Dit is de laatste post op blogger.com. De blog is verhuis naar wordpress :  Wordpress . Hopelijk zie ik jullie daar terug! Deze blog blijf nog een tijdje online tot de andere volledig klaar is.

 Ondertussen is het weer (heel) lang geleden dat ik nog iets gepost heb. Dit komt omdat ik ook andere dingen doe, maar vooral omdat ik lang op zoek gegaan ben naar een manier om  tekst en afbeeldingen  te graveren.  Volgens de plannen, is het de bedoeling om op papier af te drukken en dit te plakken op het hout. Maar ik vind dit niet mooi, dus ging ik op zoek naar andere manieren. De meest voor de hand liggende was om te graveren met de cnc machine (met een frees die in een punt eindigt). Hier zijn echter meerdere problemen mee. Ten eerste is het moeilijk om echt fijn te werken, want er breekt regelmatig een stukje hout af tijdens het frezen. Dit is natuurlijk niet mooi. Een tweede probleem is dat dit niet veel contrast geeft, en dus moeilijk leesbaar is. Dit kan opgelost worden op verschillende manieren. Een eerste dat ik geprobeerd heb, is om de letters te vullen met inkt of verf. Dit valt tegen, want de verf kruipt altijd tussen de nerven van het hout en dit is ook niet mooi. Dit na

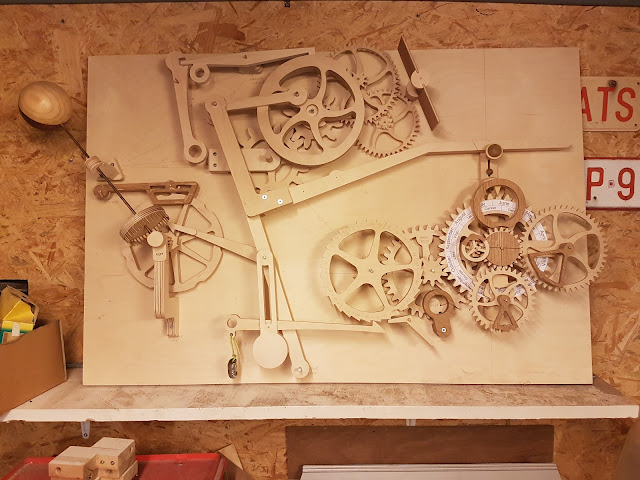

Een kleine update met de laatste status over de kalender. De verbindingen tussen de verschillende stukken zijn bijna af. Het ziet er momenteel zo uit :  Ik denk dat ik ongeveer in de helft zit qua werk. Dit staat er nog op mijn todo : overblijvende stukken maken (5 tal denk ik) alle wrijving uit het systeem halen, checken dat alles mooi in elkaar draait zien dat het geheel soepel werkt alles afwerken, ik weet nog niet hoe of met wat aanduidingen maken (zowel cijfers als tekst) (decoratieve) gewichten zoeken voor de aandrijving  kapjes maken, om vb uiteindes van assen te verstoppen mechanisme voor maanden met minder dagen nakijken hopelijk niet te veel stukken opnieuw maken indien ze niet juist zijn ... bodemplank : zo laten of decoratiever maken ... ... ? Ik weet nog wat doen ;-)

 We zijn ondertussen terug bezig met de kalender (enkele andere projecten ondertussen gedaan).  Het eerste stuk dat ik gemaakt heb is dit : De bedoeling van de kalender is om dagelijks aan een hendel te trekken, zodat de kalender naar de volgende dag gaat. Het leuke is om het hele mechanisme te zien werken, terwijl alle aanduidingen aan het veranderen zijn. Daarom zitten er enkele tandwielen bij, die dit stuk laten draaien, om het geheel te vertagen. De kalender zou anders veel te snel verspringen naar de volgende dag.  Hier het onderdeel gemonteerd :  Het volgende stuk is een onderdeel van een katrol. Het is een gewone schijf, maar wel met een groef om het touw in het midden te houden. Dit is de tekening van het plan :  Ik wist niet direct hoe ik dit zou kunnen doen, dus heb ik 2 schijven gemaakt met een afgeschuinde rand, en deze aan elkaar gelijmd : Verder heb ik ook nog een steun gemaakt :  Voila, dit was het weer, en hopelijk komt mijn volgende post een beetje sneller ;-)

Een heel kort bericht, voor iets dat veel werk gevraagd heeft : de maan is af. Of beter gezegd, de indicator van de stand van de maan. Het zijn 2 halve bollen in hout geworden : En hier kan je het zien gemonteerd aan het frame :  Nu begin ik aan het aandrijfmechanisme!

De steunen voor de maan-bol zijn gemaakt. Volgende foto toont de onderste steun, waar de as van de maan in draait. Dit is de as en het wiel uit de vorige post. Dit is de steun bovenaan : Beide steunen kunnen bijgeregeld worden zodat de as er mooi in draait. Dit is het geheel : Bovenaan de as, komt de maan, dit is voor volgende keer!

Aangezien we in ons kot moeten blijven, heb ik een beetje verder gedaan aan de kalender. Het was wel een werkje waar veel geduld voor nodig is : ik heb 47 staafjes in messing afgezaagd van 2,5 cm. Het grootste deel is op voor op een wiel dat vast hangt aan een as die de maan gaat laten draaien, het andere deel is voor een ander wiel. Dit is het eerste wiel :  Het wiel zelf is een multiplex van 12 mm. Zoals je kan zien moest ook elk staafje afgeschuind worden :  Om de staafjes op exact dezelfde lengte te maken, heb ik een verstekbakje gemaakt voor mijn ijzerzaag. In het bakje heb ik een blokje vastgezet op 2,5 cm van de snede met een klem : Het afschuinen heb ik met een dremel gedaan. Tot slot, het andere tandwiel :  Dit wiel werd gelijmd om het wiel dat ik vorige keer gemaakt heb. Dit was het weer, hopelijk tot de volgende!
